Şaquli Qabıq və Boru İstilik dəyişdiricisi

Wuxi Hongdinghua Chemical Equipment Co., Ltd., Şaquli Qabıq və Boru İstilik dəyişdiricisinin peşəkar istehsalçısı olaraq, neft, kimya, əczaçılıq, ətraf mühitin mühafizəsi və metallurgiya sənayesindən olan müştərilərlə uzun illər əməkdaşlığa malikdir. İstilik dəyişdiricisi Wuxi Hongdinghua Chemical Equipment Co., Ltd. tərəfindən təmin edilən avadanlıqlar arasında ən çox istifadə olunan avadanlıqdır. Xüsusilə qabıqlı və boru istilik dəyişdiriciləri üçün.

Qabıqlı və borulu istilik dəyişdiriciləri daxili quruluşlarına görə və ya qabıq və boru istilik dəyişdiricisi içərisindəki orta axın rejiminə və ya tətbiqlərinə görə bir çox müxtəlif adlara təsnif edilə bilər, məsələn, kondensator, soyuducu, qızdırıcı, ön qızdırıcı, reboiler, soyuq tələ, çox boru keçirici kondensator, U-boru istilik dəyişdiricisi, üzən başlıq istilik dəyişdiricisi, qablaşdırma qutusu adları və s.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. daha intuitiv və başa düşülən terminlərdən istifadə edərək bir çox qabıq və boru istilik dəyişdiricilərini quraşdırma mövqelərinə görə təsnif edir:

Şaquli qabıq və boru istilik dəyişdiricisi

Horizontal qabıq və boru istilik dəyişdiricisi

Müxtəlif adlara malik bütün bu istilik dəyişdiricilərinin əsas quruluşu demək olar ki, eyni və ya oxşar quruluşa malikdir;

Bir qabıq və boru istilik dəyişdiricisinin quruluşuna aşağıdakılar daxildir:

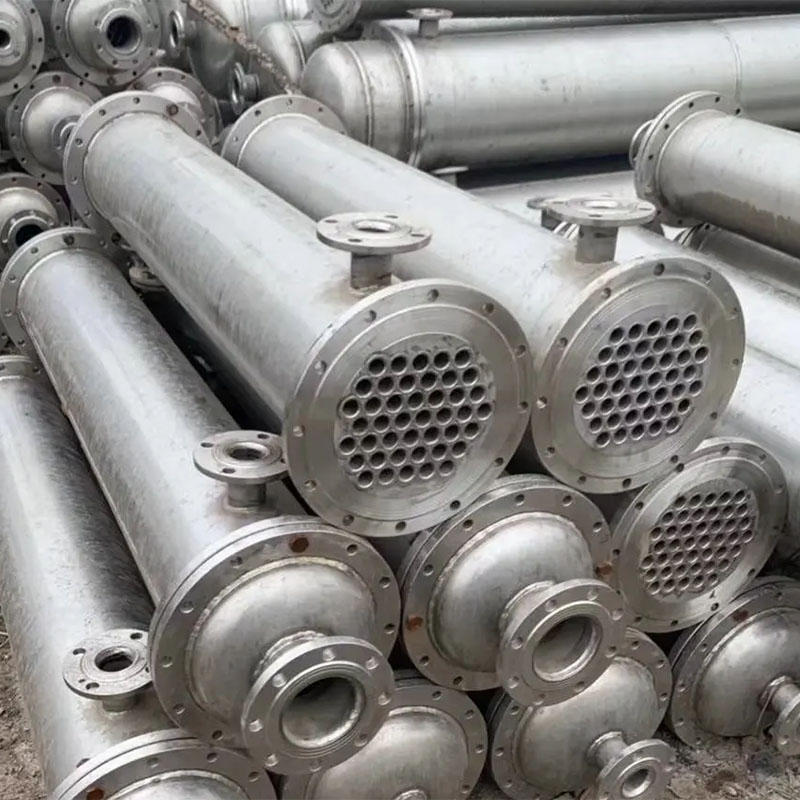

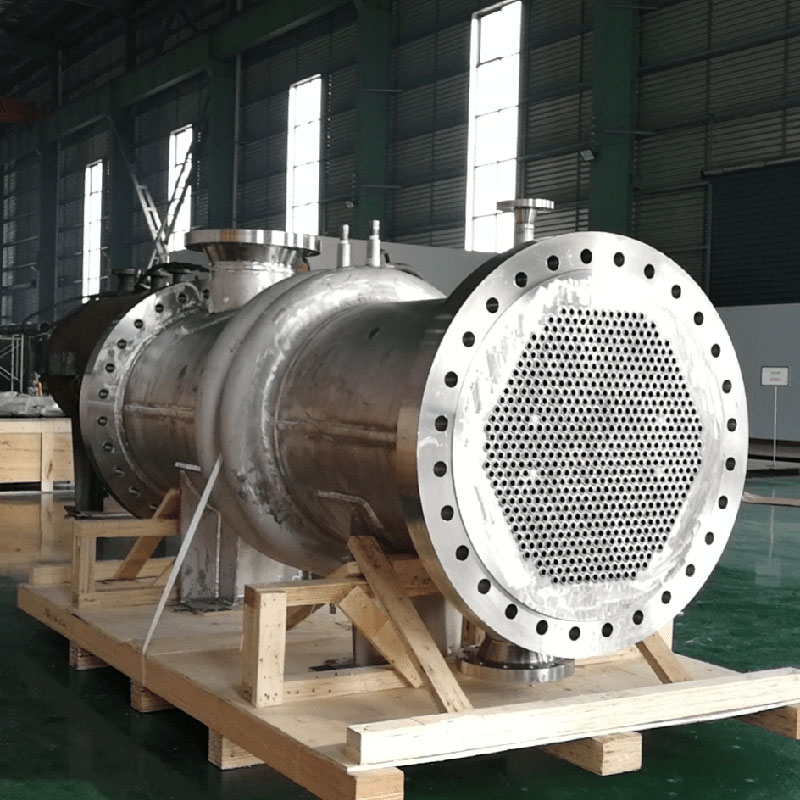

Qabıq və boru istilik dəyişdiriciləri əsasən kapotdan (inteqral qapaq), boru təbəqəsindən, borulardan, qabıqlardan və tıxac lövhələrindən ibarətdir.

Adətən, qabıq silindrikdir; Borular düz və ya U şəklindədir. İstilik dəyişdiricilərinin istilik ötürmə səmərəliliyini artırmaq üçün yivli borular, qanadlı borular və s. Boruların düzülüşünə bərabərtərəfli üçbucaqlar, kvadratlar, künc kvadratları və künc üçbucağı daxildir.

Şaquli qabıq borulu istilik dəyişdiricisinin xüsusiyyətləri və tətbiqləri:

Şaquli qabıq və boru istilik dəyişdiricisi çoxlu borular olan bir qabıq və boru dəstəsindən ibarətdir və soyuq və isti mayelər arasında istilik mübadiləsi boru divarları vasitəsilə həyata keçirilir. Ənənəvi standart istilik mübadilə avadanlığı olaraq, qabıqlı və borulu istilik dəyişdiriciləri kimya sənayesində, neft emalı, neft-kimya sənayesində, energetikada, nüvə enerjisində və digər sənaye cihazlarında, xüsusən də mütləq üstünlük təşkil edən yüksək temperaturlu və yüksək təzyiqli və geniş miqyaslı istilik dəyişdiricilərində geniş istifadə olunur.

Şaquli Qabıq Boru İstilik dəyişdiricisi təfərrüatları:

Adətən, şaquli qabıq və boru istilik dəyişdiricilərinin iş təzyiqi 4 MPa-ya çata bilər və iş temperaturu 200 -dən aşağıdır. Bəzi hallarda daha yüksək təzyiq və temperatur da əldə edilə bilər. Ümumiyyətlə, qabığın diametri 1800 millimetrdən, borunun uzunluğu isə 9 metrdən aşağıdır. Bəzi hallarda daha böyük və ya daha uzun borular da var.

Qabığa daxil edilmiş boru dəstəsinin divar səthi divarlararası istilik dəyişdiricisinin istilik ötürmə səthi kimi xidmət edir. Şaquli qabıq və boru istilik dəyişdiricisi sadə quruluşa, aşağı qiymətə, geniş axın kəsiyinə malikdir və miqyasını təmizləmək asandır; Bununla belə, istilik ötürmə əmsalı aşağıdır və döşəmə sahəsi üfüqi tipli qabıq və boru istilik dəyişdiricisindən daha azdır. O, müxtəlif konstruktiv materiallardan (əsasən metal materiallardan) hazırlana bilər və yüksək temperatur və təzyiqlərdə istifadə oluna bilər, bu da onu ən geniş şəkildə istifadə edir. Şaquli qabıqlı və borulu istilik dəyişdiricilərinə şaquli sabit boru təbəqəli buxar su istilik dəyişdiriciləri, genişləndirici birləşmə ilə şaquli qabıq və boru buxar su istilik dəyişdiriciləri və digər növlər daxildir. Qabıq və boru istilik dəyişdiricilərinin əsas nəzarət parametrləri istilik sahəsi, isti suyun axını, istilik mübadiləsi qabiliyyəti və istilik mühitinin parametrləridir.

Şaquli qabıqlı və borulu istilik dəyişdiricilərinin layihələndirilməsi və istehsalı zamanı, lütfən, Wuxi Hongdinghua Chemical Equipment Co., Ltd. şirkətinə aşağıdakı parametrləri və texniki məlumatları təqdim edin.

1. İstilik dəyişdirici növü: A: boru tipli B: U-boru növü C: üzən başlıq növü

2. İstilik mübadiləsi sahəsi: ______kvadrat metr (ã¡)

3. İşçi təzyiqi: Boru tərəfi ______MPa Qabıq tərəfi ______MPa

4. İşləmə temperaturu: boru tərəfi ______â qabıq tərəfi ______â

5. Material:

boru tərəfi A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Digər

Qabıq tərəfi A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Digər

6. İstilik mübadilə borusunun spesifikasiyası (diametri və divar qalınlığı):

7. Növ: A: Şaquli B: Horizontal

8. Boru tərəfi: A: Tək boru keçidi £ B: İki boru keçidi£ C: Dörd boru keçidi£ D: Altı boru keçidi£

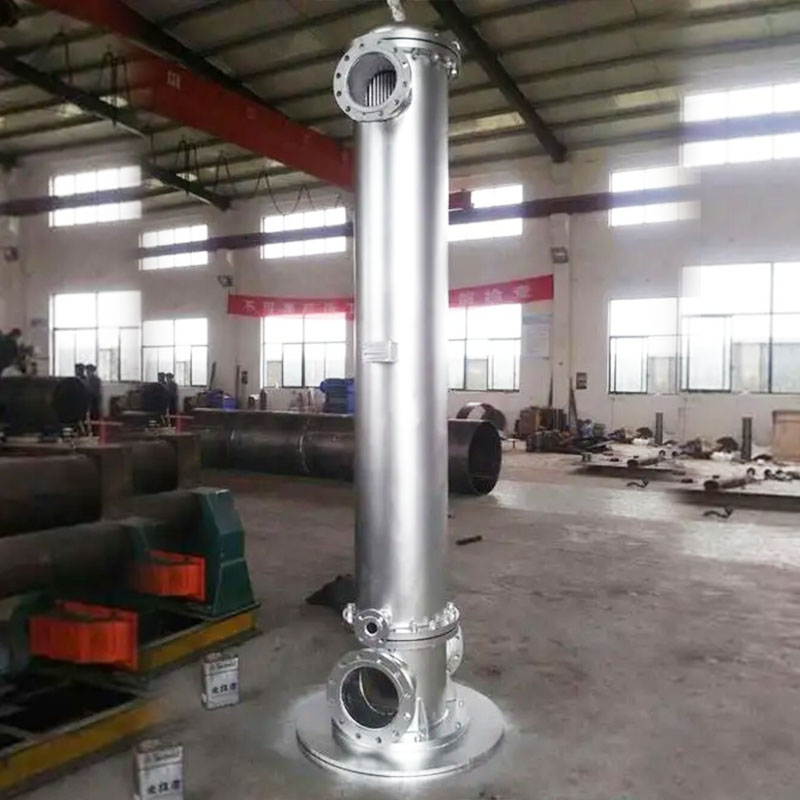

Şaquli qabıq və boru istilik dəyişdiricisi
