Horizontal Shell və Boru İstilik dəyişdiricisi

Wuxi Hongdinghua Chemical Equipment Co., Ltd., Horizontal Shell və Boru İstilik dəyişdiricilərinin peşəkar istehsalçısı olaraq, neft, kimya, əczaçılıq, ətraf mühitin mühafizəsi və metallurgiya sənayesindən olan müştərilərlə uzun illər əməkdaşlığa malikdir. İstilik dəyişdiricisi Wuxi Hongdinghua Chemical Equipment Co., Ltd. tərəfindən təmin edilən avadanlıqlar arasında ən çox istifadə olunan avadanlıqdır. Xüsusilə qabıqlı və boru istilik dəyişdiriciləri üçün.

Qabıqlı və borulu istilik dəyişdiriciləri daxili quruluşlarına görə və ya qabıq və boru istilik dəyişdiricisi içərisindəki orta axın rejiminə və ya tətbiqlərinə görə bir çox müxtəlif adlara təsnif edilə bilər, məsələn, kondensator, soyuducu, qızdırıcı, ön qızdırıcı, reboiler, soyuq tələ, çox boru keçirici kondensator, U-boru istilik dəyişdiricisi, üzən başlıq istilik dəyişdiricisi, qablaşdırma qutusu adları və s.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. daha intuitiv və başa düşülən terminlərdən istifadə edərək bir çox qabıq və boru istilik dəyişdiricilərini quraşdırma mövqelərinə görə təsnif edir:

Şaquli qabıq və boru istilik dəyişdiricisi

Horizontal qabıq və boru istilik dəyişdiricisi

Müxtəlif adlara malik bütün bu istilik dəyişdiricilərinin əsas quruluşu demək olar ki, eyni və ya oxşar quruluşa malikdir;

Bir qabıq və boru istilik dəyişdiricisinin quruluşuna aşağıdakılar daxildir:

Qabıq və boru istilik dəyişdiriciləri əsasən kapotdan (inteqral qapaqdan), boru təbəqəsindən, borulardan, qabıqlardan və qabıq lövhələrindən ibarətdir. Adətən, qabıq silindrik olur; Borular düz və ya U şəklindədir. İstilik dəyişdiricilərinin istilik ötürmə səmərəliliyini artırmaq üçün yivli borular, qanadlı borular və s. Boruların düzülüşünə bərabərtərəfli üçbucaqlar, kvadratlar, künc kvadratları və künc üçbucağı daxildir.

Horizontal Shell-Boru İstilik dəyişdiricisinin xüsusiyyətləri və tətbiqləri:

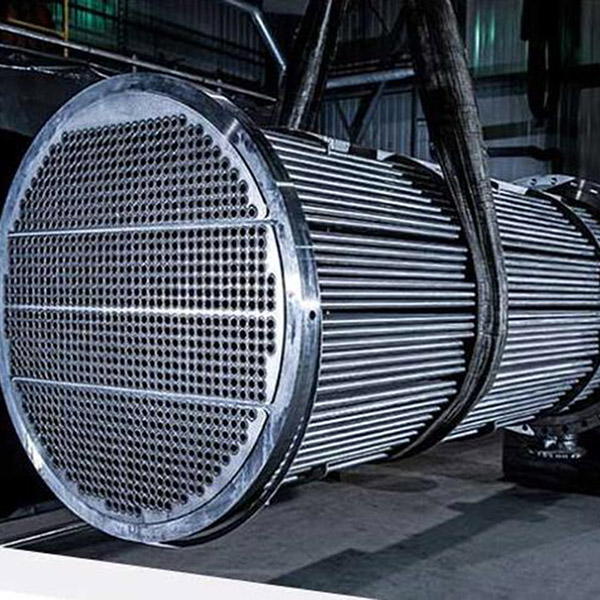

Üfüqi bir qabıq və boru istilik dəyişdiricisi bir çox boru olan bir qabıq və boru dəstəsindən ibarətdir və soyuq və isti mayelər arasında istilik mübadiləsi boru divarları vasitəsilə həyata keçirilir. Ənənəvi standart istilik mübadilə avadanlığı olaraq, üfüqi qabıqlı və borulu istilik dəyişdiriciləri kimya sənayesində, neft emalı, neft-kimya sənayesində, energetikada, nüvə enerjisində və digər sənaye cihazlarında, xüsusən də mütləq üstünlük təşkil edən yüksək temperaturlu və yüksək təzyiqli və geniş miqyaslı istilik dəyişdiricilərində geniş istifadə olunur.

Horizontal Shell-Tube İstilik dəyişdiricisinin təfərrüatları:

Adətən, üfüqi qabıq və boru istilik dəyişdiricilərinin iş təzyiqi 4 MPa-ya çata bilər və işləmə temperaturu 200 -dən aşağıdır. Bəzi hallarda daha yüksək təzyiq və temperatur da əldə edilə bilər. Ümumiyyətlə, qabığın diametri 1800 millimetrdən, borunun uzunluğu isə 9 metrdən aşağıdır. Bəzi hallarda daha böyük və ya daha uzun borular da var.

Qabığa qapalı boru dəstəsinin divar səthi divarlararası istilik dəyişdiricisinin istilik ötürücü səthi kimi xidmət edir. Horizontal qabıq və boru istilik dəyişdiricisi sadə quruluşa, aşağı qiymətə, geniş axın kəsiyinə malikdir və miqyasını təmizləmək asandır; Bununla belə, istilik ötürmə əmsalı aşağıdır və döşəmə sahəsi üfüqi tipli qabıq və boru istilik dəyişdiricisindən daha azdır. O, müxtəlif konstruktiv materiallardan (əsasən metal materiallardan) hazırlana bilər və yüksək temperatur və təzyiqlərdə istifadə oluna bilər, bu da onu ən geniş şəkildə istifadə edir. Horizontal Shell və boru istilik dəyişdiricilərinə üfüqi sabit boru təbəqəli buxar su istilik dəyişdiriciləri, üfüqi qabıqlı və borulu buxar su istilik dəyişdiriciləri, üfüqi üzən başlıqlı U, horizontal üzən başlıqlı buxar su istilik dəyişdiriciləri və horizontal su istilik dəyişdiriciləri daxildir. tal büzməli qabıqlı və borulu buxar suyu istilik dəyişdiriciləri, üfüqi seqmentli su istilik dəyişdiriciləri və digər növlər. Qabıq və boru istilik dəyişdiricilərinin əsas nəzarət parametrləri istilik sahəsi, isti suyun axını, istilik mübadiləsi qabiliyyəti və istilik mühitinin parametrləridir.

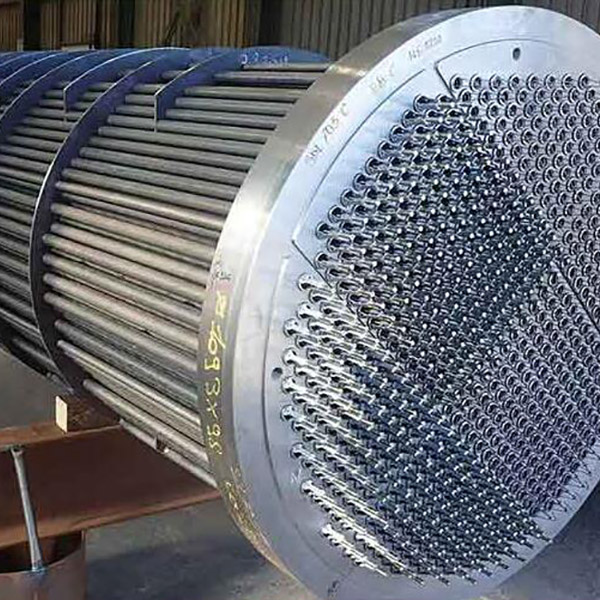

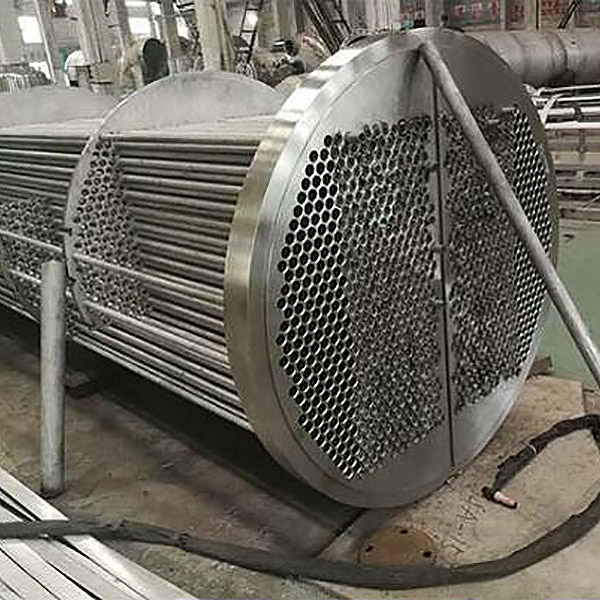

Sabit boru təbəqə quruluşu nisbətən sadə, yığcam və ucuzdur, lakin borunun xarici hissəsini mexaniki təmizləmək mümkün deyil. Bu tip istilik dəyişdirici boru dəstəsi qabığın hər iki ucuna qaynaqlanan və üst qapağa bağlanan bir boru plitəsinə bağlıdır. Üst qapaq və qabıq mayenin giriş və çıxış ucluqları ilə təchiz edilmişdir. Adətən, boru dəstəsinə perpendikulyar bir sıra çəngəllər borudan kənarda quraşdırılır. Eyni zamanda, boru ilə boru lövhəsi və qabıq arasındakı əlaqə sərtdir, borunun içərisində və xaricində isə müxtəlif temperaturlu iki maye var.

Üzən başlıqlı istilik dəyişdiricisinin bir boru lövhəsi qabığa flanşla bağlanır, digər boru lövhəsi isə qabığa qoşulmur, beləliklə boru qızdırıldıqda və ya soyuduqda sərbəst genişlənir və büzülür. Bununla belə, "üzən başlıq" adlanan bu boru plitəsinə bir üst qapaq bağlanır. Buna görə də, bu tip istilik dəyişdiricisi üzən başlıq istilik dəyişdiricisi adlanır.

Onun üstünlüyü ondan ibarətdir ki, boru dəstəsi asan təmizləmə üçün çıxarıla bilər; Boru dəstəsinin genişlənməsi qabığın məhdudiyyətini dəyişdirmir, buna görə də iki istilik dəyişdiricisi mühiti arasındakı temperatur fərqi böyük olduqda, boru dəstəsi ilə qabıq arasındakı istilik genişlənməsi fərqi səbəbindən yaranan istilik gərginliyi olmayacaqdır.

U formalı boru istilik dəyişdiricisi, hər bir boru U formalı bir forma bükülmüş və hər iki ucu eyni boru lövhəsində sabitlənmişdir. Hər bir boru istilik kompensasiyası problemini həll etmək üçün sərbəst şəkildə geri çəkilə bilər. Boru keçidi ən azı iki keçid olmalıdır, boru dəstəsi təmizlənmək üçün çıxarıla bilər və boru sərbəst genişləndirilə bilər. Üstünlükləri sadə quruluş, yüngül çəki və yüksək temperatur və yüksək təzyiq şərtlərinə uyğundur.

Qablaşdırılmış qutu istilik dəyişdirici boru paketinin bir ucu Sərbəst genişlənməni genişləndirə bilər, quruluş üzən baş tipindən daha sadədir və dəyəri üzən baş tipindən daha aşağıdır.

1. İstilik dəyişdirici növü: A: boru tipli B: U-boru növü C: üzən başlıq növü

2. İstilik mübadiləsi sahəsi: ______kvadrat metr (ã¡)

3. İşçi təzyiqi: Boru tərəfi ______MPa Qabıq tərəfi ______MPa

4. İşləmə temperaturu: boru tərəfi ______â qabıq tərəfi ______â

5. Material:

boru tərəfi A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Digər

Qabıq tərəfi A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Digər

6. İstilik mübadilə borusunun spesifikasiyası (diametri və divar qalınlığı):

7. Növ: A: Şaquli B: Horizontal

8. Boru tərəfi: A: Tək boru keçidi £ B: İki boru keçidi£ C: Dörd boru keçidi£ D: Altı boru keçidi£
