Spiral Yarım Boru Gödəkçəli Reaktor

Wuxi Hongdinghua Chemical Equipment Co., Ltd. müştərilər üçün müxtəlif növ reaktorlar layihələndirir və istehsal edir. Bir növ reaktor tamamilə fərqlidir, bu, ənənəvi gödəkçə tipli reaktorlardan fərqlidir və gödəkçə tipli reaktorlarda olmayan üstünlüklərə malikdir. İstilik, buxarlanma, soyutma və aşağı və ya yüksək sürətli qarışdırma funksiyalarına nail olmaq üçün istifadə oluna bilər. Bu tip reaktor xarici yarım borulu reaktordur.

Xarici yarım boru reaktorunun xüsusiyyətləri və tətbiqi:

Xarici yarım boru reaktoru, həmçinin xarici rulonlu boru reaktoru olaraq da bilinir, çox vaxt çox sayda daxili strukturu və ya reaktorda çoxlu açılışı olan reaktorlar üçün istifadə olunur.

Xarici yarım boru reaktorunun istilik mənbəyi reaktor qabığının xarici divarı ilə yarım boru arasında axan buxar, isti su və ya termal yağdır. Ənənəvi gödəkçə formasının dəyişdirilməsi.

Xarici yarım boru reaktoru, bir gödəkçə reaktoru kimi, neft, kimya, rezin, pestisidlər, boyalar, əczaçılıq, qida və vulkanizasiya, nitrifikasiya, hidrogenləşdirmə, alkilləşmə, polimerləşmə və polikondensasiya kimi digər proseslərdə də istifadə edilə bilər.

Xarici yarım boru reaktorunun təfərrüatları

Spiral yarım boru reaktorunun spiral xarici borusu, reaktor gövdəsinin divar qalınlığını azalda və reaktorun təzyiq daşıma qabiliyyətini yaxşılaşdıra bilən yarım boru dizaynını qəbul edir.

Xarici yarım borulu reaktorun yarımdairəvi boru gödəkçəsi daxili silindri yarımdairəvi boru içərisində yerli xarici təzyiqə və silindr daxilində təzyiqə məruz qalan Təzyiq şərtlərinə bölür. Xarici yarım boru gödəkçəsi də daxili silindrin qeyri-sabitliyinin qarşısını ala bilər. Reaktorun ümumi nöqteyi-nəzərindən, hər bir xarici spiral boru gödəkçəsi, daxili silindrin ümumi xarici təzyiqə məruz qalmasına səbəb olan gödəkçə gövdəsini əvəz edərək, reaktor silindri üçün gücləndirici halqa rolunu oynayır. Xarici spiral boru gödəkçəsi 0,6 və 2,5 MPa arasında güclü Təzyiq müqaviməti qabiliyyətinə malikdir və bu, istiliyə həssas olmayan material reaksiyaları zamanı istilik daşıyıcısının keyfiyyətini əhəmiyyətli dərəcədə yaxşılaşdıra bilər.

Nümunə olaraq buxar qızdırmasını götürsək, yarımdairəvi borudan istifadə edən yarım boru gödəkçəli reaktor. Buxar təzyiqinin azaldılması çox vaxt 0,4MPa-da idarə olunur. Xarici spiral boru gödəkçə reaktorundan istifadə edərkən, buxar təzyiqi təzyiqin daha da azaldılmasına ehtiyac olmadan 0,7 ilə 1,3 MPa arasında ola bilər. Xarici spiral boru gödəkçəsi ilə daxili silindrin gərginlik vəziyyətinin əhəmiyyətli dərəcədə yaxşılaşması səbəbindən daxili silindrin divar qalınlığı nisbətən azalır. Xarici rulonlu boru gödəkçəsinin qaynaq prosesində boşluqlara görə, tələb olunan istilik ötürülməsi eyni olduqda, yarım boru gödəkçəli reaktorun istilik ötürmə sahəsi müvafiq olaraq daha kiçik olur.

Xarici yarım borulu reaktor yüksək istilik səmərəliliyi, materialın sürətli soyutma sürəti və müştərinin istehsal xərclərinin azaldılması kimi üstünlüklərə malikdir. Çox sabitdir və əməliyyat zamanı daha az səs-küyə malikdir. Bütün avadanlıqları təmizləmək asandır və davamlı olaraq istifadə edilə bilər. Yarım borulu gödəkçə reaktoru yaxşı sızdırmazlıq effekti və heç bir sızma olmadan xammalı dağıtır və qarışdırır. Daxili boşalma qalıqsız tam boşalmanı təmin edir.

Yarım boru gödəkçəli reaktor istilik ötürmə səmərəliliyinə daha çox kömək edir, çünki o, istilik mənbəyi kamerası kimi xidmət edə bilər, strukturu reaktorda havanın istilik müqavimətini azaltmağı təmin edir; Həmçinin bu, enerji istehlakına qənaət məqsədinə nail olmağa kömək edə bilər, gödəkçə həcminin yarım boru həcminə nisbəti 8: 1. investisiya və istehsal xərclərini azalda bilər.

O, yalnız istilik ötürmə əmsalını yaxşılaşdıra bilməz, həm də istilik müqavimətini azalda bilər və soyutma prosesləri üçün uyğundur. O, həmçinin spiral yarım boruda mühitin axını sürətini artıra bilər və yüksək sürətli axan mühit yarım boru gödəkçəsinin daxili səthində miqyaslanmanın qarşısını effektiv şəkildə ala bilər. Eyni zamanda, bu avadanlıq həm də reaktor gövdəsinin ümumi diametrini azalda və yerə qənaət edə bilər.

Beləliklə, xarici yarım boru gödəkçəli reaktor aşağıdakı üstünlüklərə malikdir:

1. Reaktor gövdəsinin divar qalınlığının azaldılması və onun yükləmə qabiliyyətinin yaxşılaşdırılması (reaktor gövdəsinin və aşağı başlığının divar qalınlığı ənənəvi gödəkçə reaktorundan 37,5% və 50% nazikdir);

2. İstilik ötürmə səmərəliliyini artırmaq üçün faydalıdır (yalnız istilik ötürmə əmsalını artırmaqla yanaşı, istilik müqavimətini də azalda bilər);

3. Enerji istehlakına qənaət edin (gödəkçənin həcminin yarım boru həcminə nisbəti 8, istilik müqavimətini azaldır);

4. Sürətli soyutma səmərəliliyi (müştəri xərclərinin azaldılması);

5. Reaktor gövdəsinin ümumi diametrinin azaldılması emalatxananın planlaşdırılması üçün faydalıdır.

Paslanmayan polad, karbon polad, titan polad və s. kimi müxtəlif növ metallardan yarım boru gödəkçə reaktorunu qurmaq üçün istifadə edilə bilər.

Yarım boru gödəkçəli reaktor aşağıdakı strukturlardan ibarətdir:

1.spiral yarım boru

2.Reaktor gövdəsi

3.baş

4.Qarışdıran (müxtəlif növ qarışdırma və ya birləşmələr)

5.Sürücü qurğu (motor, reduktor, maqnit qarışdırıcı)

6.Milli möhürləmə cihazı (qablaşdırma möhürü, tək uclu maşın möhürü, iki uclu maşın möhürü, maqnit möhürü və s.)

7.Dəstək (Dəstək daşıyıcısı və ya qulaq oturacağı)

Wuxi Hongdinghua Chemical Equipment Co., Ltd müştərilər üçün yarım boru gödəkçə reaktoru layihələndirərkən, lütfən, aşağıdakı məlumat və parametrləri HDH ilə təmin edin.

1. Həcmi: ______L

2. Yarım boru gödəkçə :istilik mübadiləsi sahəsi ______ã¡

istilik mənbəyi: A buxar isitmə B isti su C İstilik ötürmə yağının qızdırılması

3. İş təzyiqi: gödəkçə təzyiqi ______MPa, silindrin daxili təzyiqi _______MPa

4. İş temperaturu: gödəkçə ______â daxili silindr ______â

5. Material:

Gödəkçə A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: Digər

Daxili silindr A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: Digər

6. Qarışdırma növü: A: avar növü B: çərçivə növü C: anker növü D: turbin hərəkət növü E: digərləri

7. Reduktor: A: Sikloidal pin təkər reduktoru B: dişli reduktorun fırlanma sürəti: ______rpm

8. Mühərrikin gücü: ______KW, partlayışa davamlı______ dəyişən tezlik tələb olunur______

9. Mil möhürü: A: Qablaşdırma qutusu B: Mexaniki möhür 204 C: Mexanik möhür 205 D: Digər

10. Daxili bobin borusu

A: İstilik sahəsi: ______kvadrat metr

B: Soyutma sahəsi: ______ kvadrat metr

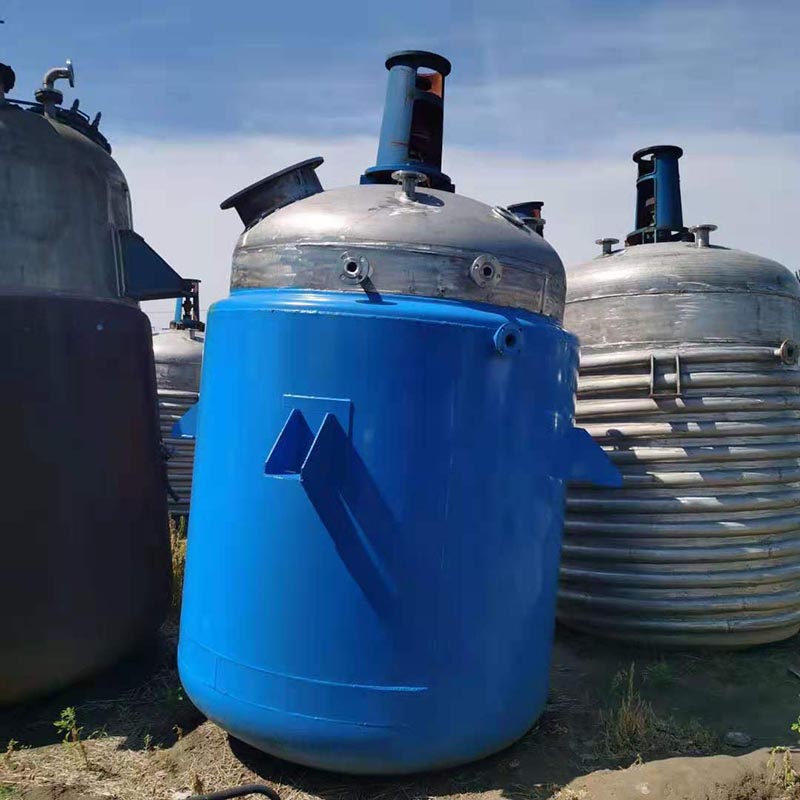

Yarım boru gödəkçəli reaktor
