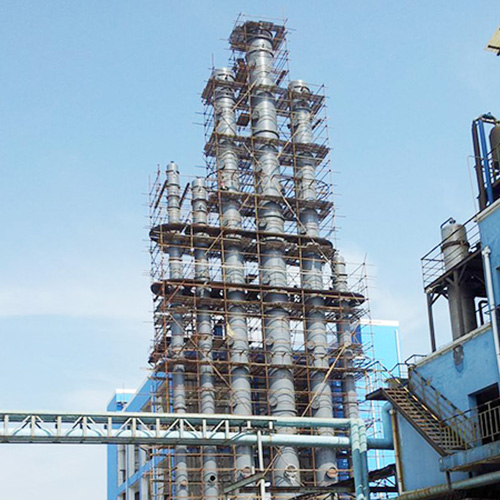

Sənaye Metil Spirtli Distillə Sütunları və ya Qüllələri

x

Metil spirti distillə qülləsi geniş tətbiq sahəsinə və böyük miqdarlara malikdir. Onun əməliyyat göstəriciləri bütün cihazın istehsalına, məhsulun çıxışına, keyfiyyətinə, dəyərinə, ətraf mühitin mühafizəsinə əhəmiyyətli təsir göstərir. Metil spirti distillə qülləsi də strukturlarına görə iki kateqoriyaya bölünə bilər: boşqab tipli Metil spirti distillə qülləsi qüllələri və qablaşdırma növü Metil spirti distillə qülləsi. Plitə qülləsinin tədqiqi erkən başlamışdır, onun maye mexanikası və kütlə ötürmə modeli nisbətən yetkindir və məlumatlar etibarlıdır. Mükəmməl performansa malik yeni qablaşdırma növləri bir-birinin ardınca ortaya çıxdığından, xüsusən strukturlaşdırılmış qablaşdırma və yeni qüllə daxili hissələrinin davamlı inkişafı və tətbiqi və əsas nəzəri tədqiqatların davamlı olaraq dərinləşdirilməsi, qablaşdırılmış qüllənin gücləndirilməsi texnologiyasında yeni sıçrayışlar əldə edildi, bu da boşqab Metil spirti distillə qülləsinin əsasən istifadə edildiyi vəziyyəti dəyişdirdi və spirt qablaşdırma dövrünə yeni daxil oldu.

HDH tələblərinizə cavab verə biləcək Metil Spirtli Distillə Qülləsini dizayn etmək üçün aşağıdakı məlumatları və parametrləri təqdim etməyinizi tələb edəcək:

1. Vahid vaxt üçün xammal qidalanma miqdarı:_______

2. Xammalın ətraflı tərkibi:______

3. Qüllənin yuxarı çıxışının miqdarı ______kq/saat, konsentrasiya tələbi ______%;

4. Qüllənin dibinin çıxış miqdarı ______kq/saat, konsentrasiya tələbi ______%;

5. Materialın istilik həssaslığına malik olub-olmaması:______£ ;Zəhmət olmasa qeyd edin: ______

6. Korroziya: ______;

7. Əməliyyat çevikliyi: ______yuxarı həddi; ______Aşağı hədd;

8. İş vaxtı: _______saat/gün;

9. Soyuducu suyun temperaturu (giriş/çıxış): yayda ______â, qışda __________â;

10. Soyudulmuş suyun temperaturu (giriş/çıxış): ______â;

11. Buxar təzyiqi (ölçü təzyiqi): ______MPa

12. İstilik ötürmə yağının temperaturu: _______â;

13. Quraşdırma mühiti: ______qapalı£ ï¼______açıq£

14. Meteoroloji mühit şəraiti

15. Elektrik avadanlıqları üçün seçim şərtləri ï¼Elektrik Təchizatı Vəziyyətiï¼______

Metil spirti distillə qülləsinin təfərrüatları

(1) Yem vəziyyəti

Qidalanma şərtlərinə ümumiyyətlə qabarcıq nöqtəsi ilə qidalanma, şeh nöqtəsi ilə qidalanma, qaz-maye qarışığı ilə qidalanma, aşağı soyudulmuş maye qidalanma və çox qızdırılan buxar qidalanma daxildir. Bu dizayn bubble point qidalanma istifadə edir. Bubble nöqtəsinin qidalanmasının istifadəsi yalnız stabilizatorun işini daha rahat edir, həm də mövsümi iqlim və temperaturdan təsirlənmir. Baloncuk nöqtəsi ilə qidalanma daimi molar axını fərziyyəsinə əsaslanır və ilkin distillə bölməsinin və incə distillə bölməsinin qüllə diametrləri əsasən bərabərdir, bu da onu istehsal üçün daha rahat edir.

(2) Qüllənin üstü kondensasiya üsulu

(3) Reflü üsulu

Reflüks metodu qravitasiya reflü və məcburi reflüyə bölünə bilər. Kiçik qüllələr üçün reflü kondensatoru ümumiyyətlə qüllənin yuxarı hissəsində quraşdırılır. Onun üstünlüyü ondan ibarətdir ki, reflü kondensatorunun dəstəkləyici quruluşa ehtiyacı yoxdur, dezavantajı isə reflü kondensatorunun geri axınına nəzarət etmək çətin olmasıdır. Kiçik qüllələr üçün qravitasiya reflü istifadə olunur.

(4) İstilik üsulu

İstilik üsullarını birbaşa buxarla və dolayı buxarla qızdırmaq olar. Birbaşa buxarla isitmə, qülləyə birbaşa aşağıdan daxil olmaq üçün buxardan istifadə prosesidir. Ağır komponentin su olması səbəbindən istilik cihazı buraxılır. Dolayı buxarla isitmə çaydanı mayenin qızdırıcı vasitəsilə qismən buxarlanması prosesidir, burada yüksələn buxar və geri qayıdan soyuq maye kütləsi ötürülür. Bu vəzifə dolayı buxar istiliyindən istifadə edir. Qüllənin kiçik diametrinə görə, quraşdırılmış bobinli reboiler istifadə olunur və istilik mühiti kimi su buxarı istifadə olunur.
